中央空调安装分歧管安装注意事项 发布时间:2017-08-01浏览次数:543

其实严格来说,中央空调应该叫空气调节系统,它并不是一台单一的机器,而是一套完整的系统,由一个或多个冷热源系统和多个空气调节系统组成。因此,这样的一套系统,除了室内机和室外机,还由众多辅材构成。那今天美汇暖通给大家讲讲中央空调分歧管的作用,以及分歧管安装不到位容易出现的问题。



分歧管有什么作用呢?

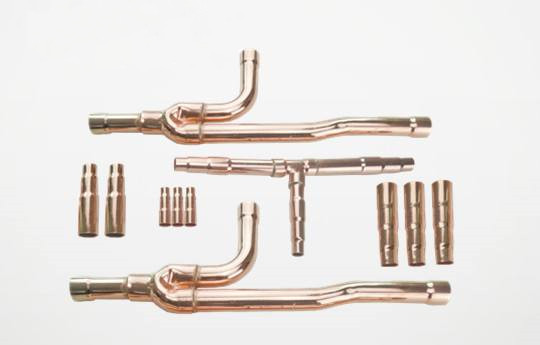

分歧管顾名思义就是为一头输入,但有多条输出的管子。主要用在中央空调VRV系统的管道安装中,其作用就是在中央空调多联机安装系统中,将管道中的制冷剂分流到室内机中,起到分流的作用。


中央空调分岐管就相当于水管的三通接头,用来分流冷媒,多联机分岐管是用作串连几个风口的配件。分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的。注意:分歧管不能用三通代替。



分歧管是用紫铜管加工焊接而成,对于它的选择也很重要。如R410A冷媒 ,这种冷媒相对于传统冷媒要环保,但是其压力也比传统冷媒要大,如果选择不当,安装后有可能出现泄露,爆管。给制冷系统造成很多的损失,不仅麻烦,后期还需要大笔的维修费用。

分歧管的选择标准是什么?



1、看铜管材质:铜管的好坏,直接决定分歧管的质量,现在中央空调主要用R410A冷媒,压力大,而分歧管加工也需要采用R410A专用铜管,这种铜管比一般铜管的厚度要厚,承压大。

2、看分歧管的厚度:厚度越厚,承压越大,所以选择分歧管的时候,先看厚度。

3、看焊接处:分歧管的分口都是焊接而成的,焊接的地方也zui容易出现问题,焊接的问题主要就是砂眼,脱焊,内含氧化物。好的分歧管应该是管壁干净,无杂质,无黑点。





中央空调分歧管的安装对于中央空调多联机系统的运行是非常重要的,除了选择高质量的格力专用分歧管,zui重要的还是要看安装技术,这里给你们展示一下美汇暖通分歧管的正确安装规范:

分歧管连接:进口接室外机或上一分支,出口接室内机或下一分支。

1、安装前:安装前先看一下铜管口径尺寸和所需分歧管口径尺寸是否一致,如果安装现场的铜管尺寸和所需分歧管的口径尺寸不同,则用割刀将不同的部分割掉,注意:选择相同的口径尺寸处割掉。

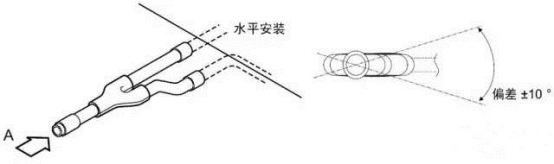

2、放置:安装分歧管的时候,尽量让分歧管竖向或水平放置。水平放置时,倾斜度偏差在±10°

中央空调分歧管安装 `.png

(竖直安装时:可向上或者向下,要保证三个端口在同一立面上,不允许倾斜。)



3、注意事项:对于分歧管多路系统,每根管子都贴上标签,使分支后的连接管和室内机对应,防止接错。

4、吹洗:吹洗是用氮气压力去除管内的杂质。(主要是灰尘,水分,焊接造成的氧化物等。)



中央空调分歧管安装有些什么注意事项呢?

1、与其前后折弯处的距离太近:

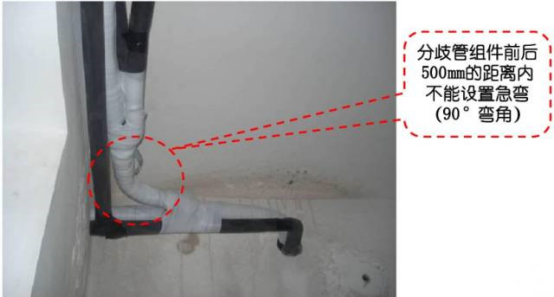

分歧管与其前后折弯处的距离太近,也将影响流经此处制冷剂的正常分流,使其下游的室内机制冷效果受到影响。所以必须要保证分歧管与其前后折弯处的距离在500mm以上(如下图)。同样,两个弯头(折弯点)之间的距离也要保证在500mm以上。

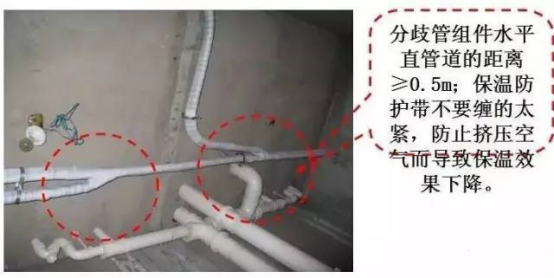

分歧管与分歧管之间的间距应该1000mm以上;否则容易引起冷媒偏流和冷媒流动噪音。(如下图)

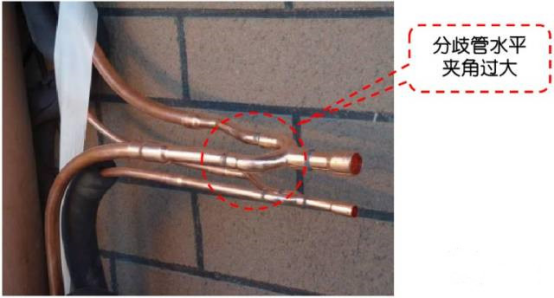

其他安装公司的分歧管安装错误案例:




2、管路走向过于复杂:

在别墅一层从管井里出来主管的分歧处走向过于复杂,有些管路甚至是走到一端后又重新折回,这样一方面浪费材料,更主要是增加了管路阻力,削减了室内机的制冷能力;有些管路是堆层铺设,不利于系统的正常回油,这就会对主机正常运行遗留隐患。关于设计铺设管路请按照管路长度尽可能的短,使用弯头尽可能的少的原则进行,否则将会影响机组将来的正常运行,甚至会损坏机组,所以必须要进行更改。

3、出管保留一定的直线段:

分歧管分出的管路如果没有保留一定的直管段,而是分出后立即折弯,这对此分歧管后的室内机组将产生很大影响。

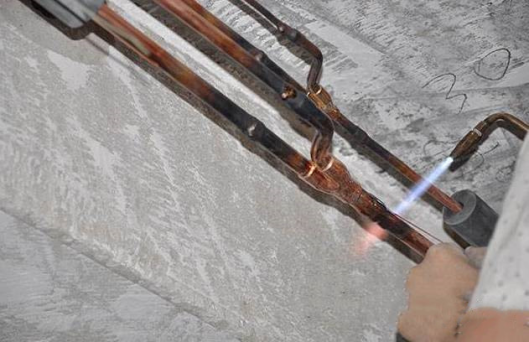

4、分歧管的焊接:

在焊接时根据设计方案进行合理焊接,必须保证充氮焊接。




看了以上内容大家应该对我们美汇暖通的质佳美学安装工艺有了全面的认识,三分设备,七分安装说得一点都没错,好的产品当然还需要好的安装工艺,才能保障日后的放心使用。
